Фланцы и фитинги

Вакуумные соединения: Конструктор для инженеров

Модульность вакуумной техники обеспечивается международными стандартами соединений (ISO). Они позволяют собирать сложные установки из готовых компонентов без сварки.

Основные стандарты (ISO 2861, ISO 1609, ISO 3669)

• ISO-KF (Klein Flange / NW): Стандарт для малых диаметров (DN10–DN50). Фланцы уплотняются центрирующим кольцом с O-ring (эластомером) и стягиваются хомутом. Преимущества: мгновенная сборка без инструментов, возможность вращения на 360°. Ограничение: эластомер проницаем для газов.

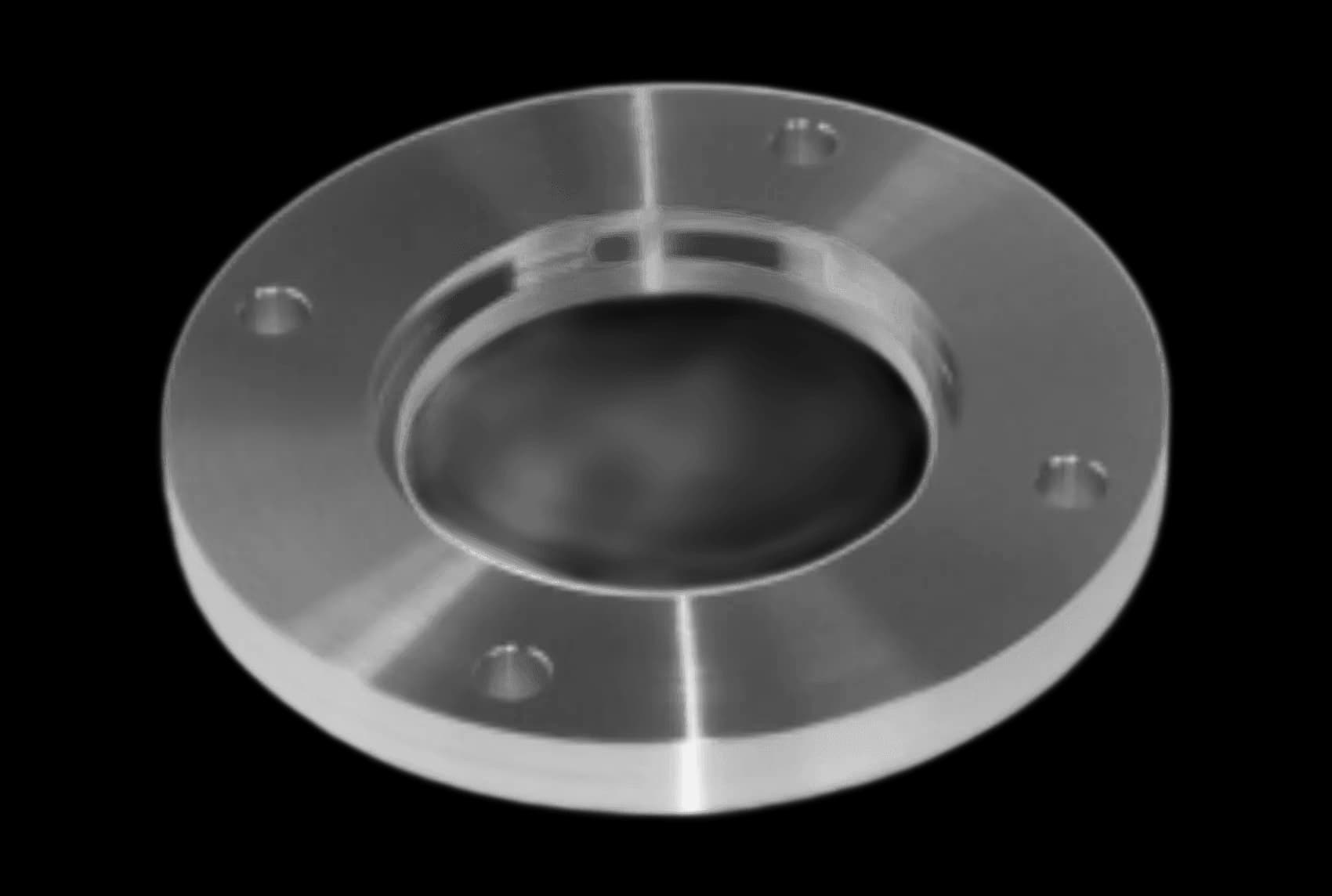

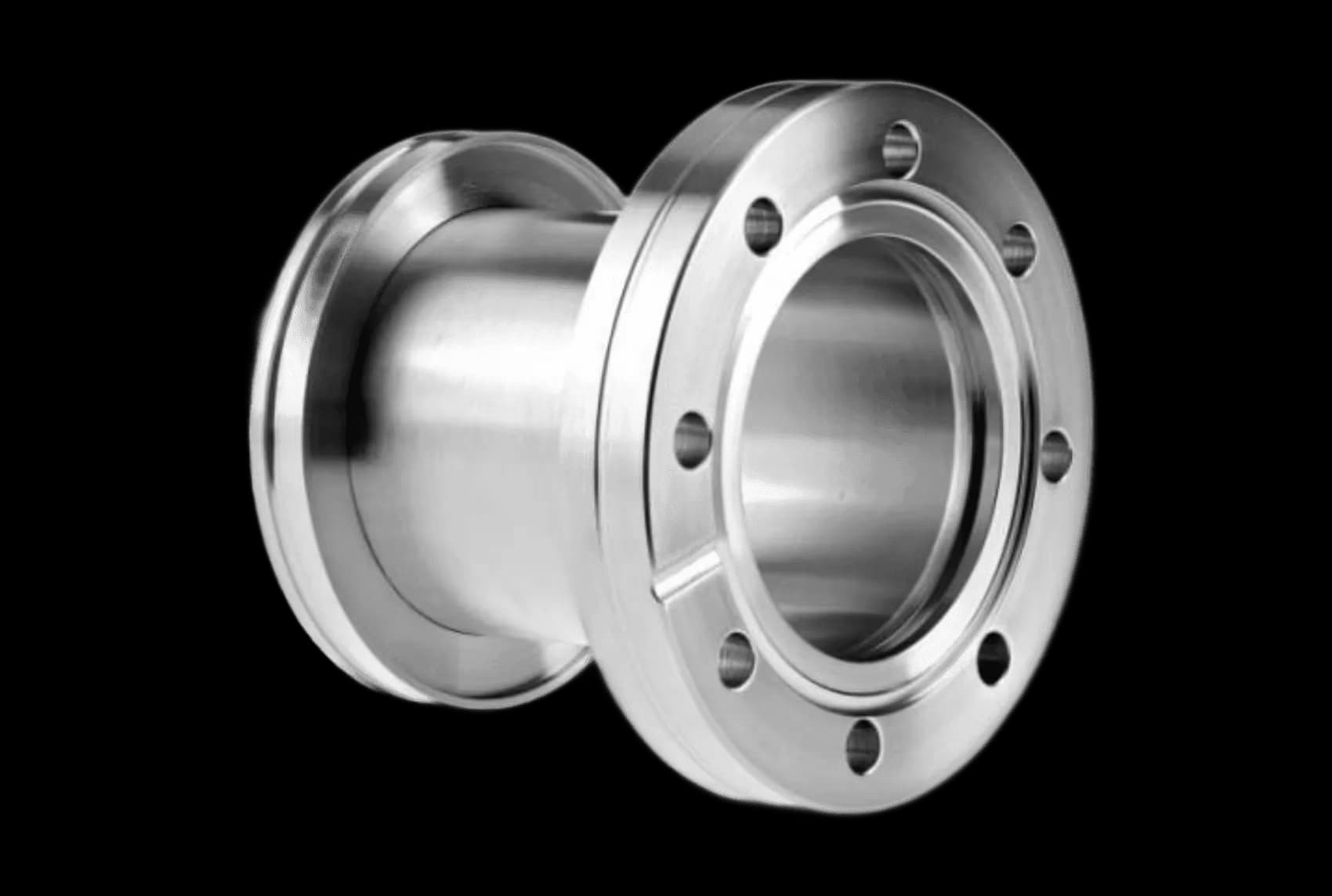

• ISO-K / ISO-F: Стандарт для диаметров от 63 мм. Используется на входах насосов. ISO-K (Claw) крепится когтевыми зажимами (гибкость монтажа), ISO-F (Bolt) — болтами (жесткость).

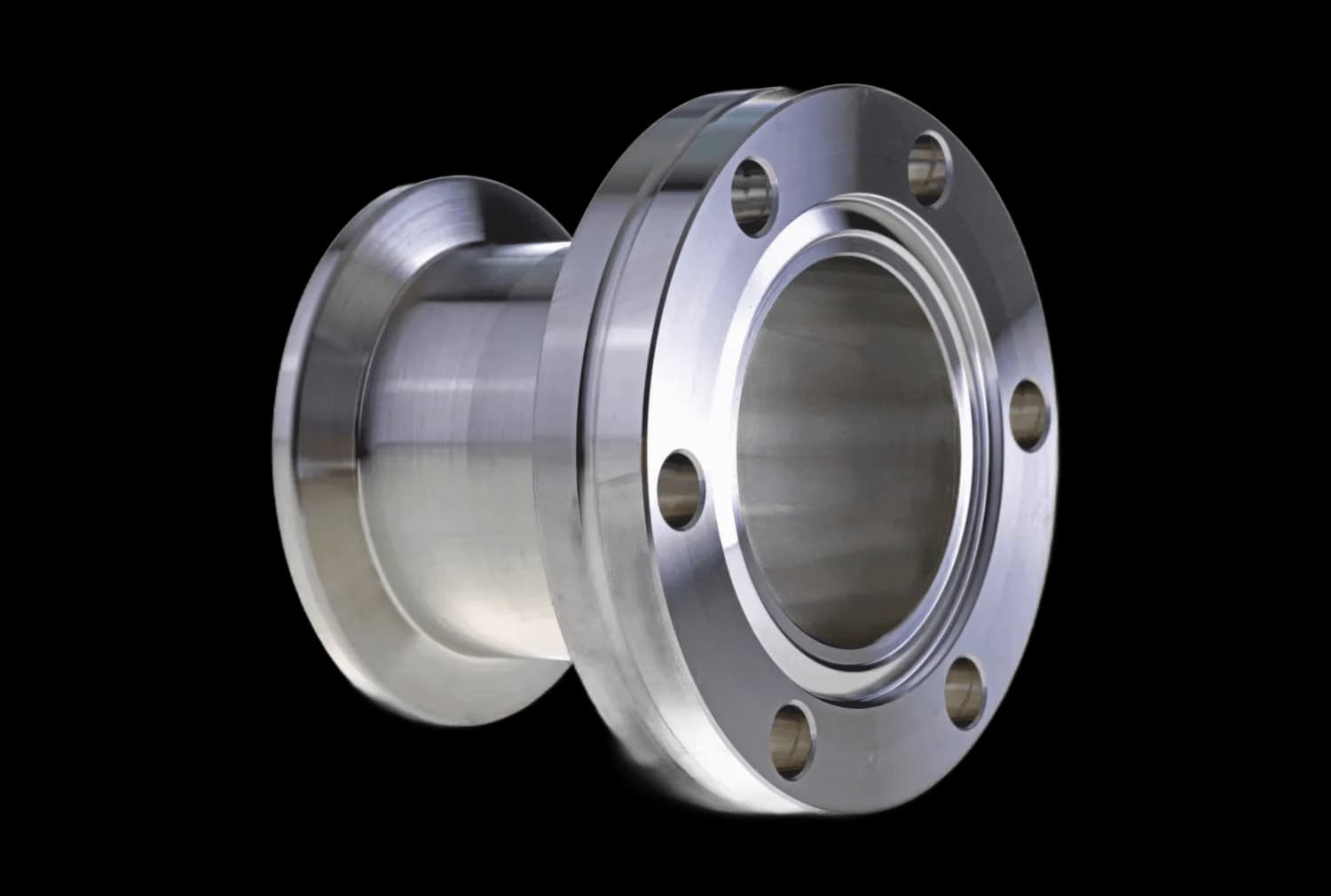

• CF (ConFlat): Стандарт для сверхвысокого вакуума (UHV). Использует уплотнение «металл-по-металлу»: острый нож фланца врезается в медную прокладку. Выдерживает прогрев до 450°C и обеспечивает герметичность лучше $10^{-11}$ мбар·л/с.
